Unidad de transferencia de rodillos / Mesa de transferencia de rodillos

Transortador de manipulación de palets para transferencia de palets en ángulo de 90°

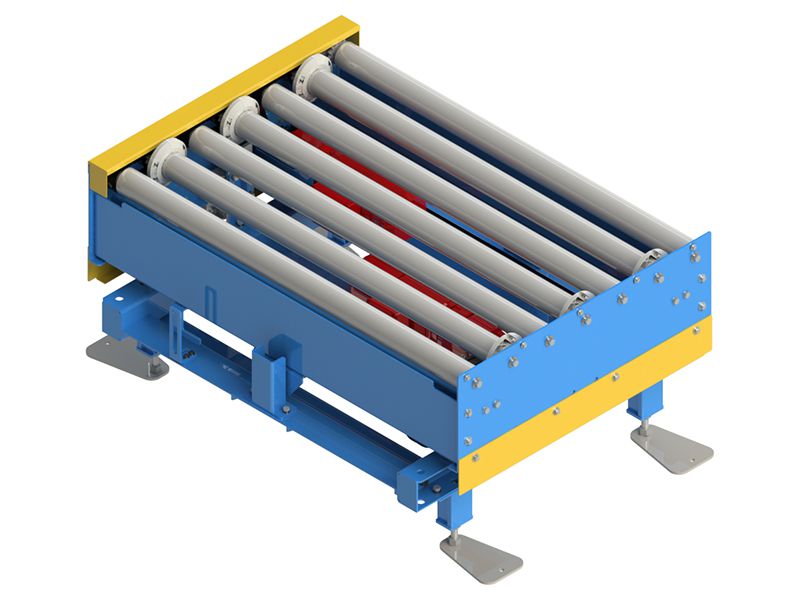

La unidad de transferencia de rodillos, o mesa de transferencia de rodillos, es un dispositivo de elevación y transferencia que proporciona una transición perpendicular entre los transportadores de rodillos y los transportadores de cadena, compuesto por un transportador de rodillos para artículos de carga unitaria y un dispositivo de elevación accionado por un motor. Este equipo de transferencia de rodillos se puede personalizar en términos de longitud, ancho, espacio entre rodillos y otras especificaciones de acuerdo con requisitos específicos.

El equipo de transferencia de rodillos presenta amplia aplicabilidad, una fuerte fuerza motriz, una estructura simple y un fácil mantenimiento. Este dispositivo de transferencia está ubicado debajo del transportador de cadena, ocupando un espacio mínimo en el piso, lo que lo hace conveniente para transferir unidades de carga en un ángulo de 90° o cambiar las líneas de producción, lo que facilita el transporte multidireccional de palets.

Materiales aplicables

La unidad de transferencia de rodillos es adecuada para manipular diversos materiales transportados en palets.

Industrias aplicables

Batería para vehículos eléctricos, logística de almacenes automatizados, industria del tabaco y el alcohol, comercio minorista de comercio electrónico, productos farmacéuticos y alimentos, automoción y materiales de construcción, entre otros.

Características
  • Utiliza un diseño de guía de tope (stopper) de rodillo.
  • Motor incorporado.
  • El diseño modular permite un fácil mantenimiento y reparación.

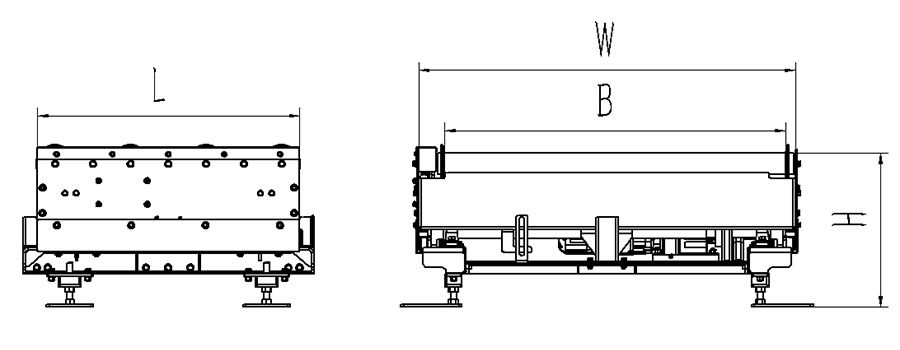

Datos técnicos
Unidad de transferencia de rodillos
Parámetros
Longitud mm 950≤L≤1300
Ancho mm B+140
Ancho efectivo B mm 820≤B≤1420
Altura H mm 465/545 (Bajo/Alto)
Marca del motor SEW, NORD, CPG
Marca de la cadena ZIQIANG CHAIN, CHOHO
Marca del rodamiento / soporte del rodamiento HRB/FSB, NSK/FSB, SKF/FSB, NSK/NSK
Color Recubrimiento en polvo con todos los colores RAL disponibles.
Los modelos no estándar se pueden personalizar.
Información del producto
Información básica Capacidad de la carga ≤1500kg
Velocidad de transporte 12, 16, 18m/min
Tiempo de elevación 2.5s (recorrido único)
Temperatura +5℃ a +45℃
Humedad relativa ≤90% (Sin condensación)
Rodillo Diámetro del rodillo Ø60, Ø76, Ø89
Accionamiento del rodillo Piñón o sprocket doble de acero
Instalación Rosca interna
Modo de accionamiento (unidad de transporte) Motor de accionamiento Motorreductor
Potencia del motor 0.37, 0.55, 0.75, 1.1kW (motor con freno está disponible)
Voltaje del motor 380V
Voltaje de frenado 220V
Método de accionamiento Cadena
Instalación Instalación en tierra Pernos de expansión
Planitud del suelo Terreno nivelado, error ≤5°
Ajuste de altura ±30mm
